Стабілізатор напруги АСН-300

  Сьогодні ринок України пропонує достатньо широкий вибір стабілізаторів напруги. Тепер споживач має можливість придбати його не тільки з огляду на  технічні характеристики, згідно потреб, а й порівняти пристрої з подібними параметрами за ціною та якістю виконання. В даному секторі ринку свої вироби пропонують як українські так і китайські виробники.
  Дотримуючись умов чистої конкуренції та вільного ринку, з метою покращення якості продукції в цьому секторі, взявши за правило – “Навіщо орієнтуватись на когось? Краще самому бути орієнтиром!”, компанія LVT розробила власну модель стабілізатора напруги. Пройшовши ряд випробувань та конструктивних змін, виріб запущений в серійне виробництво з 2006 року, і здобув серед користувачів репутацію надійного обладнання, загалом, як і вся продукція виробництва LVT.
  Стабілізатор напруги АСН-300 – це однофазний релейний стабілізатор матричного типу, в якому стабілізація напруги відбувається перемиканням обмоток трансформатора силовими реле.
  В матричному типі відсутня ситуація одночасного ввімкнення кількох обмоток трансформатора, не потрібно робити затримку на час спрацювання реле, менша кількість реле при більшій кількості комбінацій - дозволяє не тільки збільшити швидкодію стабілізатора, але й надійність.
  Для забезпечення вихідної напруги в діапазоні 220 В ±7% при вхідній напрузі 160 В-280 В достатньо 6 діапазонів, з урахуванням гістерезису (не накладання перебігу змін у протилежних напрямках ).

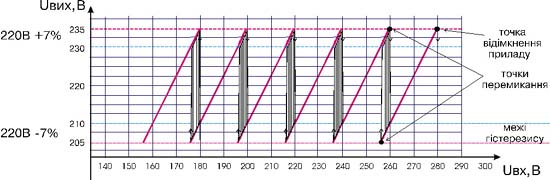

                                           Графік залежності вихідної напруги від вхідної


Особливості якими володіє модель АСН-300:
1. Індикація вихідної потужності,  вхідної та вихідної напруги.
2. Швидка реакція – працює як відсікач.
3. Синусоїдальна вихідна напруга.
4. Регулювання нижньої межі спрацювання захисту по напрузі від 160 В до 130 В. Послідовність операцій для зміни заводських параметрів детально описана в  інструкції користувача.
5. Металевий корпус: відповідає вимогам пожежобезпеки.
6. Регулювання часу відновлення після спрацювання одного з захистів. По замовчуванню виставлено 4 секунди. Це час затримки стабілізатора, перед подачею напруги на побутовий пристрій (ввімкненням навантаження). Для різних побутових пристроїв-споживачів струму можна виставити різну затримку, в залежності від рекомендації виробника. Багаторазове ввімкнення-вимкнення електроенергії за короткий проміжок часу негативно позначається на пусковій апаратурі деяких пристроїв. Для цього, виставляється певний час затримки ввімкнення. Після закінчення часу затримки, мікропроцесор перевіряє наявність напруги в мережі та визначає її величину. Якщо вона в межах робочого діапазону, то на побутовий пристрій подається нормалізована напруга, якщо ні, то час затримки повторюється.
7. Стабілізатор обладнаний системою самодіагностики, яка додатково контролює параметри вихідної напруги.
8. П’ять типів захисту:
- тепловий захист стабілізатора. Для того, щоб при зростанні температури до критичного рівня 105  С він не вийшов з ладу, встановлюється термозапобіжник. При 105  С розмикаються контакти термозапобіжника, і побутовий прилад відмикається від живлення. Захист спрацьовує коли стабілізатор працює біля поверхні, яка активно виділяє тепло або вентиляція його робочого простору порушена.  При нормальних робочих умовах: температура приміщення не перевищує +40  С;  відносна вологість не перевищує 85 %, стабілізатор працюватиме відмінно.
- електронний захист від перевищення потужності. Захист спрацьовує за 2 сек., якщо навантаження буде від 300 Вт до 900 Вт і за 0,1 сек. якщо більше 900 Вт.
Такий тип захисту дозволяє захистити трансформатор від перегріву (перевантаження). Електронний захист не тільки захищає побутовий пристрій від виходу з ладу, а й запобігає аварійним ситуаціям  трансформатора.
- захист від високовольтних імпульсів. Високовольтний імпульс – сильне короткочасне збільшення напруги в електромережі (до 0,01 сек.), яке може бути пов’язане з грозовим розрядом, пуском двигуна на циркулярному станку, зварювальними роботами,  ввімкненням підстанції після аварійного вимкнення та ін. Високовольтні імпульси можуть вивести електроніку побутових приладів з ладу. Щоб цього не сталось, стабілізатор відфільтровує їх перетворюючи на тепло не відмикаючи споживача від мережі.
- захист від тривалих перевищень та стрибків напруги. Стрибок напруги – короткочасне збільшення напруги в електромережі (більше 0,01 сек.), що може бути пов’язане з різким зменшенням навантаження, наприклад, після того, як відімкнувся потужний електричний обігрівач, чайник, зупинився ліфт в під’їзді. Якщо стрибок напруги перевищить 280В, мікропроцесорна система відімкне споживача від мережі на час, доки вхідна напруга не зменшиться до робочої величини 130 В-280 В. Наприклад, вхідна напруга знизилась до 270 В, після закінчення часу затримки стабілізатор подасть на вихід 220 В ±7%.
- захист від короткого замикання. Внаслідок короткого замикання в побутовому пристрої, спрацює програмний захист по потужності та згорить  плавкий запобіжник в стабілізаторі.  Таким чином, підвищується загальна безпека експлуатації електромережі.

  Враховуючи те, що кількість аварій в електричних мережах зростає, Компанія ЛВТ підвищила надійність стабілізатора за рахунок введення в дію захисту від 380В.

Як працює спеціально розроблений захист від 380В?
Коли напруга перевищує 280 В, процесор відмикає трансформатор і котел. В цей момент подається живлення тільки на спеціальну схему ( на пряму від мережі ) і процесор, який аналізує вхідні параметри напруги. Це спеціально розроблена схема яка працює від 50 до 430В.
Перевага такого захисту: замість випробовування трансформатора на надійність – відбувається його відмикання.
Що відбувається з стабілізатором який не має захисту від 380В?
Більшість стабілізаторів не розраховані на напругу 380 В. При вхідній напрузі 380 В, вони відмикають навантаження але самі можуть вийти з ладу.

Сподіваємось, що наша стаття допоможе Вам у вирішенні актуального, на даний момент, питання надійного захисту Ваших побутових приладів.



12.05.2010
